AXI에 대한 이해와 Verilog 포스팅입니다. 참고하시면 좋습니다.
Vivado
Cora Z7 07S 선택
zynq_system이라는 이름으로 Create Block Design
Run Block Automation 실행
MIO Configuration Setting 변경
Add IP >> GPIO 추가
Block Properties에서 이름 변경 >> axi_gpio_in
Run Connection Automation
GPIO 하나 더 추가
이름을 axi_gpio_out으로 변경 후
Run Connection Automation >> rgb_leds로 설정
System ILA 추가
SLOT_0_AXI >> M00_AXI와 연결
SLOT_1_AXI >> M01_AXI와 연결
Tools Validate Design
우클릭 후 Create HDL Wrapper
Generate Bitstream 실행 > 완료 후
Export Hardware
Include Bitstream

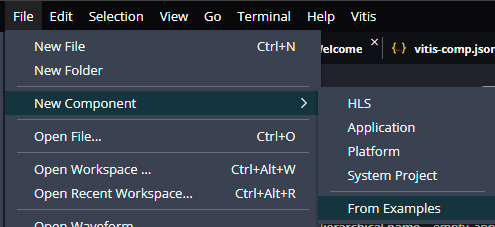

Vitis
Tera Term 에서 확인 가능
Vivado > Program and Debug > Generate Bitstream > Auto Connect
