[Virtuoso] 3NOR



---

NOR

NOR GATE는 NAND와 반대로 nMOS 병렬, pMOS 직렬의 모습을 확인할 수 있습니다.

또한, A를 0으로 고정하면 B값에 따라 출력이 변하는 모습도 확인할 수 있습니다,

그렇기 때문에 나머지는 0으로 고정하고, 한 개의 값만 변경해서 NOR의 특성을 확인 할 수 있습니다.



3NOR Schematic

전과 같이 nMOS width는 1um로 설정하고, pMOS의 width를 'WIDHT'라는 변수로 설정하여 그래프를 확인한 후 결정할 예정입니다.

3NOR Symbol

3NOR Symbol을 그린 후,

3NOR TEST Schematic

ADE L을 열고 위와 같이 설정합니다.

Parametric Analysis

'WIDTH'가 5.0um일 때 가장 Ideal한 그래프를 가지는 것을 알 수 있습니다.

Ideal CMOS Vout/Vin Graph

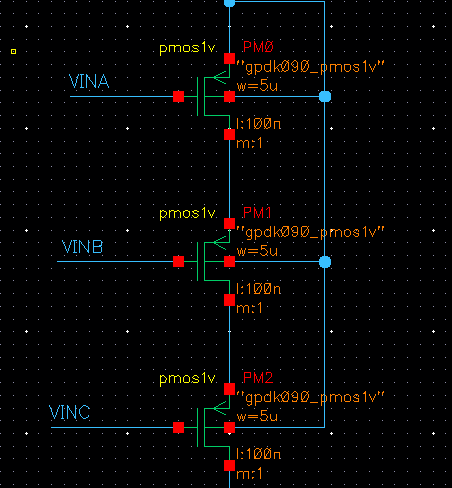

3NOR Schematic pMOS part

3NOR Schematic에서 'WIDHT' 변수에 5um를 넣어 대입하여 완료합니다.
